Welches Netzteil soll man wählen?

Die Beleuchtung mit Spannungs-LED-Streifen mit Widerständen (Resistoren) ist heute eine sehr beliebte Art der modernen Beleuchtung mit hoher Individualisierung. Für die Stromversorgung der LED-Streifen ist eine Gleichspannung von 12V oder 24V erforderlich. Diese Spannung wird am besten durch LED-Schaltnetzteile bereitgestellt. Die Wahl eines geeigneten LED-Netzteiles ist im Hinblick auf eine langfristige Beleuchtungszuverlässigkeit wichtig. Die technische Eigenschaften, die Beurteilung des Einsetzens und Funktion, wie z.B. das Dimmen von LED-Streifen, müssen ebenfalls bei der Wahl berücksichtigt werden. Schaltnetzteile in unserem Angebot werden von vielen Modellen mit unterschiedlichen Parametern angeboten.

Wo wird das LED-Netzteil platziert?

Diese sehr wichtige Frage sollte immer auftauchen. Auf dem Markt und in unserem Angebot werden Netzteile für LED-Streifen durch Modelle für die Installation in Innenräumen, in staubigen und feuchten Bereichen mit einer erhöhten Schutzklasse sowie mit Montage auf einer DIN-Leite in einen elektrischen Schaltkasten angeboten. Bei Netzteilen für den Innenbereich muss auch erwähnt werden, dass nur einige LED-Trafos der Standards für die Installation in Möbeln und an brennbaren Oberflächen entsprechen. Im Allgemeinen können nur einige Trafos freistehend sein, andere können in Leuchten, Kassettendecken oder Schaltkabelkasten eingebaut werden.

Welche Ausgangsleistung des LED-Netzteiles soll gewählt werden?

In diesem Fall spielen der Beleuchtungsbereich und die Größe des Projekts eine Rolle. Für kleinere Installationen von LED-Streifen und den Abstand zwischen Streifen und Netzteil eignen sich sowohl eine 12V-Trafo als auch eine 24V-Variante. Für größere Projekte empfehlen wir die Verwendung eines 24V-Netzteils und eines LED-Streifens. Die Strombelastung der gesamten Leuchte reduziert sich um die Hälfte. Dies wirkt sich positiv auf den Spannungsabfall am Netzkabel und am LED-Streifen aus. Das Aufwärmen und die Betriebstemperatur des LED-Streifens werden ebenfalls reduziert.

Welche Netzteile sollen zum Dimmen von LED-Streifen ausgewählt werden?

Es ist zu beachten, dass die Wahl eines geeigneten Schaltnetzteils zum Dimmen von LED-Streifen immer eine Kombination von mehreren Faktoren ist. Besonders LED-Bedienung und Netzteile. Wenn diese Elemente nicht miteinander stimmen, treten folgende unerwünschte Probleme auf:

• Blinde Steuerung – beim Steuern der Helligkeit kommt von LED keine erwartete Antwort
• Sprunghaftes Erlöschen – bei feiner Regulation Helligkeit erlöschen die LED unerwartet
• Blinken – unmerkliche schnelle Änderungen der Leuchtkraft
• Schritthafte Helligkeit – bei der Steuerung der Helligkeit sind merklich die Änderungen an LED
• Pfeifen des Netzteiles - Die Schaltnetzteile können ein störendes Geräusch wie Pfeifen oder Brummen verursachen, wenn es durch PWM-Modulation gedimmt wird. Dieses passiert aufgrund des Abschneidens der Sinuskurve während des Dimmens. Sowohl das Netzteil als auch der Dimmer arbeiten mit bestimmten Frequenzen. Wenn Kopplung und Interferenz auftreten, vibrieren die Spulen im Netzteil oder in LED-Bedienung und dies führt zu diesem Störeffekt. Einige teurere Trafos haben Spulen, die in einem speziellen Material eingekapselt sind, um dieses Problem zu verhindern.

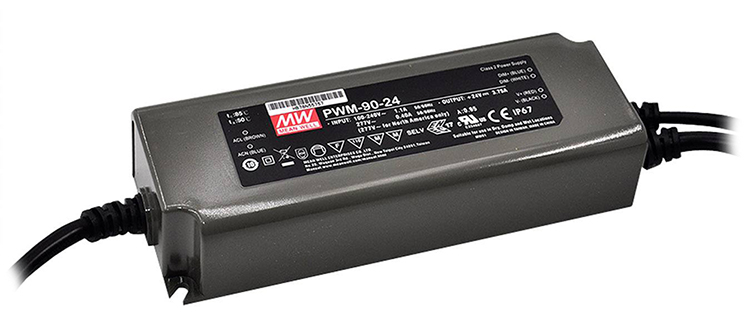

In unserem Sortiment finden Sie Trafos zum Dimmen mit SUNRICHER LED-Reglern. Wir testen immer die Kompatibilität dieser Elemente. Ein Sonderangebot sind MEANWELL-Netzteile mit PWM-Ausgang. Diese Netzteile beseitigen die meisten der beschriebenen Nebenwirkungen.

Welche weiteren Möglichkeiten gibt es, um die Ausgangsspannung der LED-Netzteil zu steuern und zu dimmen?

LED-Netzteile können mit der Möglichkeit ausgestattet werden, die Ausgangsspannung über Steuersignale zu bedienen. Dadurch ist kein LED-Regler erforderlich. Schaltnetzteile mit DALI- oder 0 / 1-10V-Signalsteuerung sind üblich.

Wie werden die Leistung und die Reserve des Netzteiles berechnet?

Während des Dauerbetriebs von Schaltnetzteilen beträgt die maximal empfohlene Last min. 20% weniger als der Wert des Netzteiles. Die Leistung des Versorgungsnetzteiles für gewöhnliche Spannungs-LED-Streifen wird einfach nach folgender Formel berechnet.

Länge des LED-Bandes [m] * Leistungsaufnahme des LED-Bandes [W/m] * 1,2 = Min. Leistung des Netzteiles [W]

Mit dieser einfachen Berechnung berechnen wir die erforderliche Mindestleistung des Netzteiles. Jetzt reicht es aus, ein Netzteil zu wählen, das die nächsthöhere Leistung hat, als das Ergebnis.

Ein Beispiel für die Berechnung der erforderlichen Leistung des Netzteiles:

Wenn wir den LED-Streifen V-TAC VT-5-120 12W  mit einer Leistungsaufnahme von 12 W/m auf einer Länge von 3,2 Metern verwenden möchten, berechnen wir die Leistung eines geeigneten Netzteiles folgend:

Länge des LED-Bandes [m] * Leistungsaufnahme des LED-Bandes [W/m] * 1,2 = Min. Leistung des Netzteiles [W]

Nach dem Einsetzen in die Formel:

3,2m * 12W/m * 1,2 = 46,08W

Dieses Ergebnis zeigt an, welches schwächste Netzteil auf einem Band mit einer Leistungsaufnahme von 12 W/m und einer Länge von 3,2m verwendet werden kann. In der Praxis bedeutet dies, dass wir mindestens das nächste stärkere Netzteil als das Ergebnis der Berechnung verwenden müssen. Was in diesem Fall ein LED-Netzteil mit einer Leistungsaufnahme von 50W wäre.

Welche Funktionen bringen die modernen Schaltnetzteile?

Moderne Netzteile für LED-Streifen bieten insbesondere folgende Funktionen an:

• SCP (short circuit protection) - Kurzschlussschutz am Ausgang
• OVP (overvoltage) - Überspannungsschutz am Ausgang
• OTP (overtemp) - Schutz vor thermischer Überlastung
• Die LED-Netzteilschutzfunktionen arbeiten nach dem Prinzip:
• Auto Recovery  - Automatische Wiederherstellung - Stellt die Netzteilfunktionen wieder her, nachdem die Ursache für den Netzteilschutz beseitigt wurde
• Repower to ON - Das Netzteil bleibt auch nach Beseitigung der Schutzschutzursache im Schutzmodus. Um die Funktionen wiederherzustellen, muss das Netzteil von der 230-V-Stromversorgung abgeschaltet und nach einer Zeitverzögerung wieder angeschlossen werden.

Welche Vorteile bringt die Möglichkeit der Regulation von der Ausgangsspannung bei LED-Trafo mit einem Potentiometer zu regeln?

Die Möglichkeit, die Ausgangsspannung manuell mit einem Potentiometer einzustellen, ist nur bei ausgewählten LED-Netzteilen möglich. Sie findet normalerweise im Bereich von ± 10-15% statt (abhängig von der konkreten Art des Netzteiles). Dies ist eine sehr nützliche Funktion für große LED-Beleuchtungsanlagen. Der Abstand zwischen dem Trafo und dem LED-Streifen beträgt mehrere zehnen von Metern. Bei diesen Abständen tritt an den Leitern ein Spannungsabfall auf. Ein Abfall der Versorgungsspannung für die LED-Streifen führt zu einer Abnahme der Leuchtkraft. Dieser Nebeneffekt kann durch Erhöhen der Ausgangsspannung an dem LED-Netzteil beseitigt werden. Wir empfehlen, den Anstieg der Ausgangsspannung, den Spannungsabfall entlang der Strecke und den erforderlichen Versorgungsspannungspegel für den LED-Streifen durch Messen an einem Messgerät zu unterstützen. Wenn Sie sich bei der Wahl des Netzteiles für den LED-Streifen nicht sicher sind, zögern Sie nicht, uns zu kontaktieren. Wir helfen Ihnen gerne bei der Wahl.
